電子醫療設備通過電源或內部電源（電池）供電，通常用導線與患者進行連接。部分設備配有可插入患者體內的活動部件，可以直接接觸心臟。此時，設備的漏電流對患者來說是一種風險，對接觸醫療設備的臨床醫生護士同樣也是風險。電擊可能會引起醫療程序的中斷，并導致受傷或死亡。
所以，電氣安全測試是醫療設備質控中最基礎的，卻又是最不可或缺的一個環節。今天，我們就帶著大家一分鐘簡單了解國際電氣安全標準！

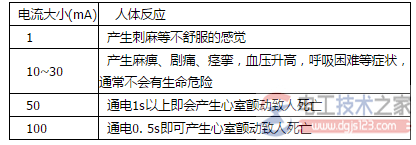

表1.人體對電流的反應

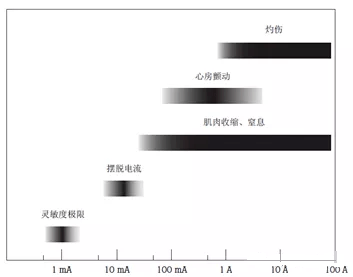

圖1.電流從一個皮膚接觸點流到另一個接觸點的影響
國際電氣安全標準概述
為了協助驗證醫療設備的功能性和安全性，美國、歐洲國家以及世界的其他部分已成立了電氣安全標準?？偛吭O(shè)在歐洲的國際標準化組(ISO) 和國際電工委員會 (IEC) 組織與世界貿易組織共同制定了全球標準。包括針對電子醫療設備的標準。有針對醫療設備電氣安全的一般標準和具體標準。
主要標準——IEC60601
醫療設備電氣安全的主要標準是IEC60601，國內對應標準為GB9706.1-2007《醫用電氣設備 第一部分：安全通用要求》。對電擊危險防護的一般要求在 IEC 60601.1 第 3 章中闡述。在此標準中，每個儀器都有一個類別：
01
? I 類—基本絕緣和保護地面覆蓋的帶電部分
02
? II 類—雙重絕緣或加強絕緣覆蓋的帶電部分
03
? IP 類—內部電源
每個應用部分或患者導線的患者都有一個類型：
01
? 類型 B—應用接地部分的患者
02
? 類型 BF—應用流動部分的患者（表面導體）
03
? 類型 CF—用于直接接觸心臟的應用流動部分的患者
針對設備類型和測量，已制定泄漏測量限值。包括：
01
? NC—正常條件
02
? SFC—單一故障條件
IEC 60601.1 第 3 版中使用的術語包括：
01
? 保護接地電阻
02
? 接地泄漏電流
03
? 接觸電流（原來的外殼泄漏電流）
04
? 患者泄漏電流
05
? 患者輔助泄漏電流
06
? 應用部分加壓 (MAP)
備注：
患者輔助漏電流1：在信號輸入部分或信號輸出部分加網電源電壓
患者輔助漏電流2：應用部分加網電源電壓

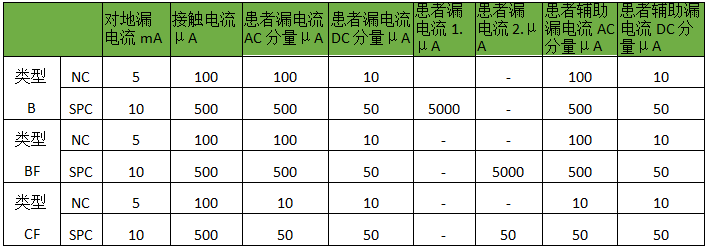

表2：IEC60601檢測項目及其限值要求
關于 IEC 60601.1 的其他重要點包括：
01
? 使用高達25A交流電進行保護接地測試（為測試型，通常適用于制造商）
02
? 達到電源電壓100%時測量泄漏電流
03
? 達到電源電壓110%時進行介電強度/絕緣測試測量
周期性檢測標準——IEC62353
IEC 62353 標準，即國內行業標準YY/T 0841-2011 《 醫用電氣設備周期性測試和修理后測試》則用于醫院中的醫療設備測試。IEC 60601.1 為測試型標準，其中規定了ME設備的設計準則，主要適用生產廠商的生產設計和藥監單位的經營許可測試。而IEC62353 旨在保證ME設備和ME系統在交付前、周期性測試中、修理后的電氣安全，簡化了一些耐受性測試和破環性測試，避免設備在過程中加速老化，更加適合醫院和計量單位做常規測試。此標準，要求制造商根據風險、主要用途和設備歷史提供關于測試間隔和過程的信息。生命支持和其他關鍵設備的最低測試要求為每 24 個月。

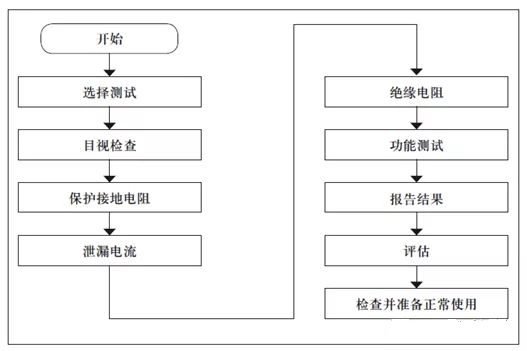

圖2：符合 IEC 62353 附錄 C 的測試要求和順序

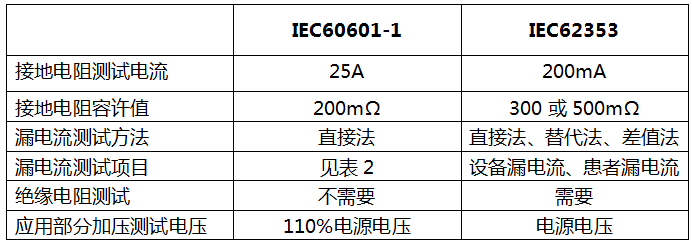

表3：IEC60601-1與IEC62353對比
